VM-29
マルチカッター 標準価格 6,710円(税込み)
＜用途＞
・給湯、給水工事で使用する架橋ポリエチレン管やポリブデン管の切断に最適です。
・ゴムホース、モール、HIVPなども切断可能です。
＜特徴＞
・パイプ径にあわせた受け部形状により切断時のパイプの変形を防ぐことで従来品より切断荷重を40％軽減できます。
・受け部をスライドさせる事により、外径Φ34までのパイプに対応可能。モールなども切断可能です。
・刃は前後に差し替える事でより長く使用可能です。
・
- 仕様
- 用途
- 動画
| 呼びSIZE(mm) | 200mm |
|---|---|
| 重量(g/w) | 200g/w |
| 切断能力 ポリエチレン管 | 呼び寸Φ25まで |
| 切断能力 ポリブデン管 | 呼び寸Φ25まで |
| 切断能力 さや管 | Φ34まで |
| 切断能力 CD管 | Φ34まで |
| 切断能力 VE管 | Φ22まで |
| 替刃 | 029をお使いください。 |
| 替刃JANコード | 4953998007079 |
| JANコード | 4953998007062 |
・給湯、給水工事で使用する架橋ポリエチレン管やポリブデン管からゴムホース、モール、HIVP、配線モール、プロテクターなども切断可能です。

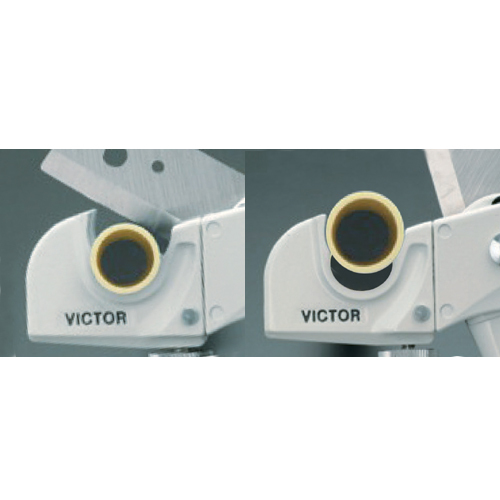

パイプの外径Φ5~18とΦ20~23はそのままセットするだけで切断可能です。

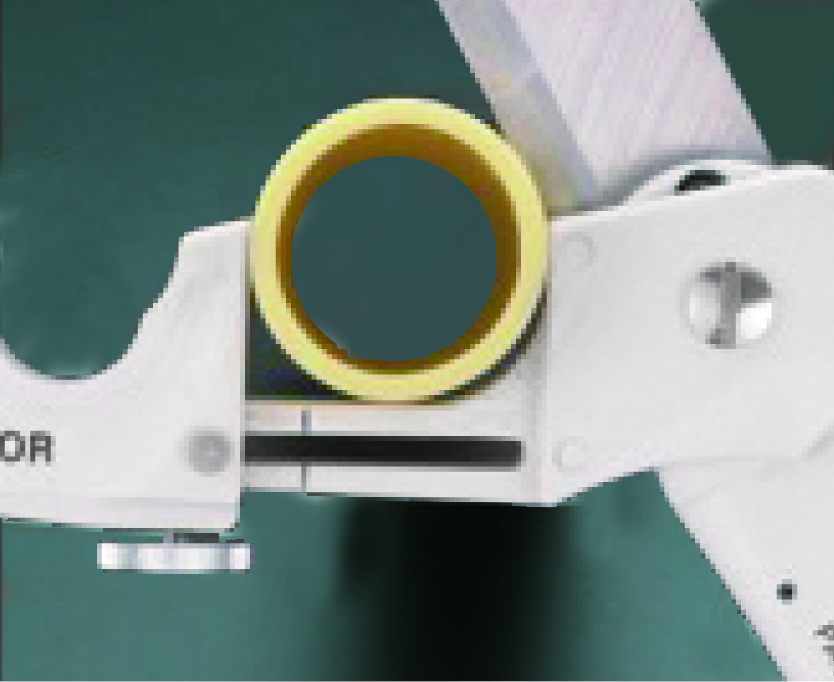

パイプの外径Φ25~27、配線モール（呼び0~2号）については受け部を印までスライドさせる事によって切断可能です。
またパイプ径Φ32~34、配線モール（呼び3号）、プロテクター（呼び0号）についてはさらにスライドさせることで切断可能になります。

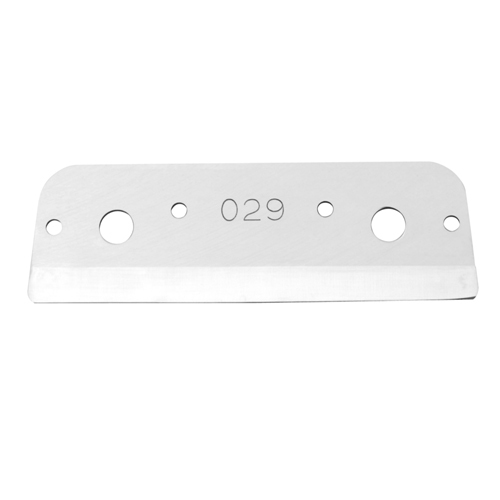

替刃は品番029（JAN CODE 4953998007079)をお求めください。
刃の交換方法を動画を確認願います。

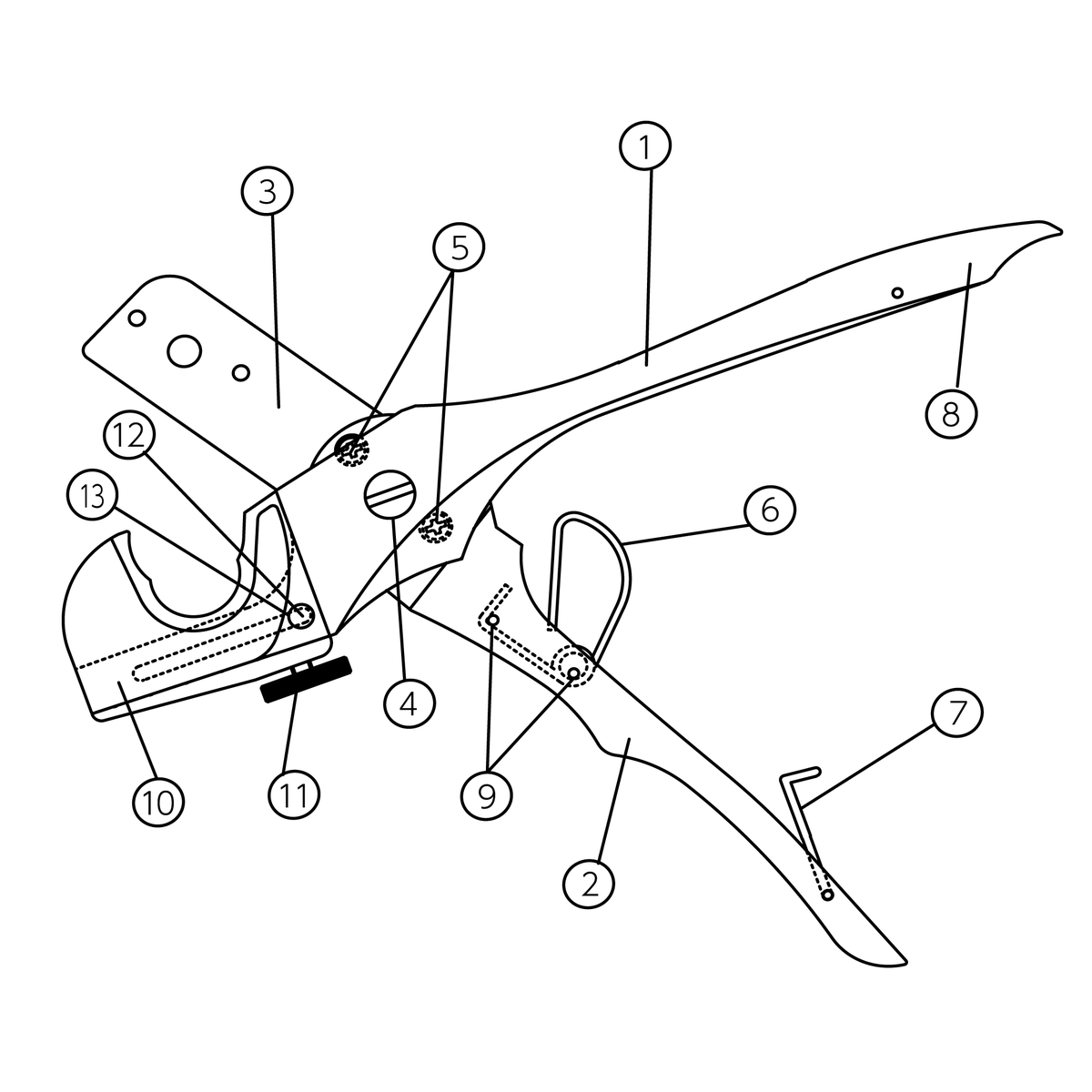

①本体
②レバー
③替刃
④カッターネジA,B
⑤なべ小ネジ 3×7
⑥スプリング
⑦開き止め
⑧ロールピン 2×16
⑨ロールピン 2×11
⑩受け部
⑪受け部止めネジ
⑫ピン 3×22.5
⑬Eリング
